概述

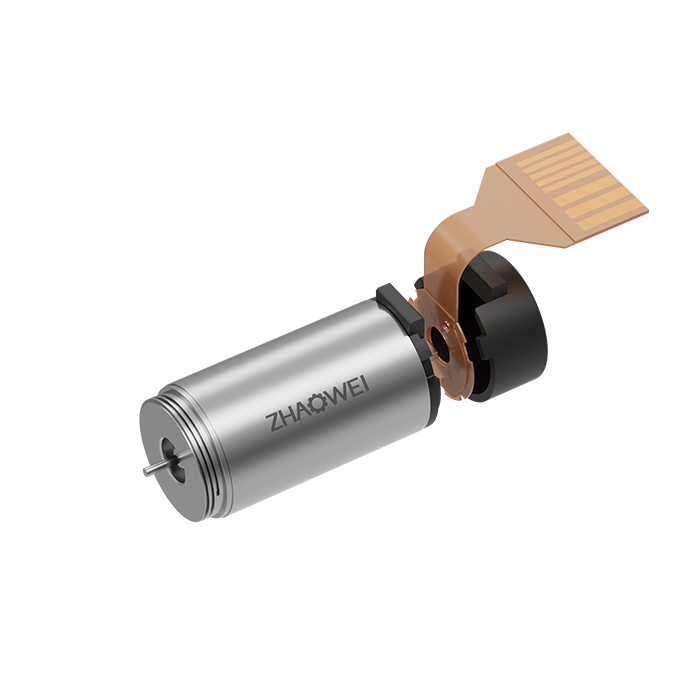

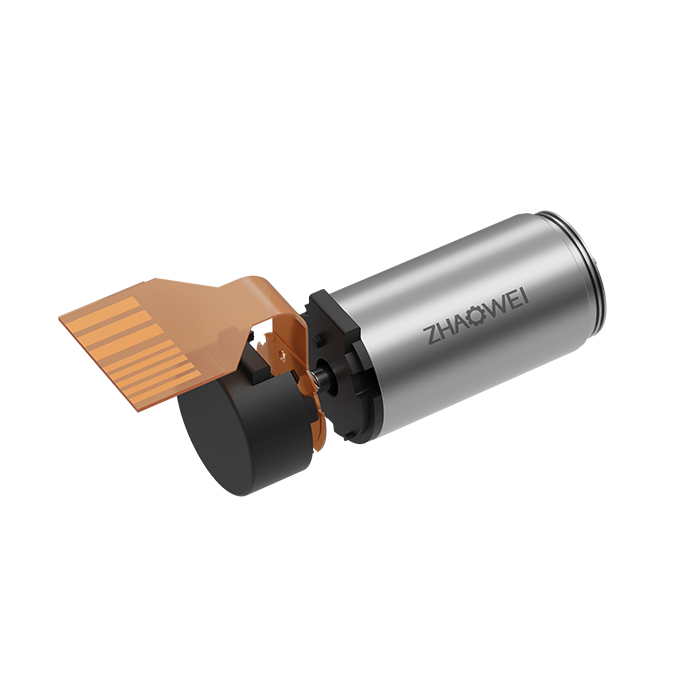

Φ12mm 無刷空心杯電機
產品型號：MC1226
直徑（mm）：12
長度（mm）：26
額定電壓（V）：12
額定轉速（rpm）：20970±10%
堵轉轉矩（mNm）：8.9±7%
堵轉電流（A）：2.38±20%
轉矩常數（mNm/A）：3.87±20%
速度常數（rpm/V)：2383±20%
輸出軸直徑（mm）：0.8
| 電機數據（額定值） | |||
| 額定電壓（V) | 12 | ||
| 空載轉速（rpm) | 28600±10% | ||
| 空載電流（A) | 78±50% | ||
| 額定轉速 (rpm) | 20970±10% | ||
| 額定轉矩(mNm) | 2.38 | ||
| 額定電流(A) | 0.69±50% | ||
| 堵轉轉矩(mNm) | 8.9±7% | ||
| 堵轉電流(A) | 2.38±20% | ||
| 最大效率(%) | 67±7% | ||
| 電機常數（額定值） | |||
| 相間電阻（Ω） | 5.3±10% | ||
| 相間電感（mH） | 0.042±10% | ||
| 轉矩常數（mNm/A） | 3.87±20% | ||
| 速度常數（rpm/V） | 2383±20% | ||
| 轉速/轉矩斜度（ rpm/mNm） | 3213±20% | ||
| 機械時間常數（ms） | 4.5±20% | ||
| 轉子慣量（gcm2） | 0.138±20% | ||
| 熱參數 | |||
| 機殼-環境熱阻（K/W） | 38.6 | ||
| 繞組-機殼熱阻（K/W） | 7.5 | ||
| 繞組熱時間常數（s） | 3.2 | ||
| 電機熱時間常數（s） | 210 | ||
| 環境溫度（℃） | ?? -20~+100 | ||
| 最高繞組溫度（℃） | 125 | ||
| 機械參數（滾珠軸承） | |||
| 最大允許轉速（rpm） | 40 000 | ||
| 最大軸向間隙（mm） | < 0.15 N? 0 | ||
| ?> 0.15 N? 0.06（max） | |||
| 徑向間隙 | ?preloaded | ||
| 最大軸向動態載荷(N) | 2 | ||
| 最大允許安靜態裝力（N） | 10 | ||
| 最大徑向載荷，距離法蘭處2mm處(N) | 5 | ||
| 端子型號 | |||
| Molex 52745-1297 |
*注：以上具體參數可根據客戶要求定制。

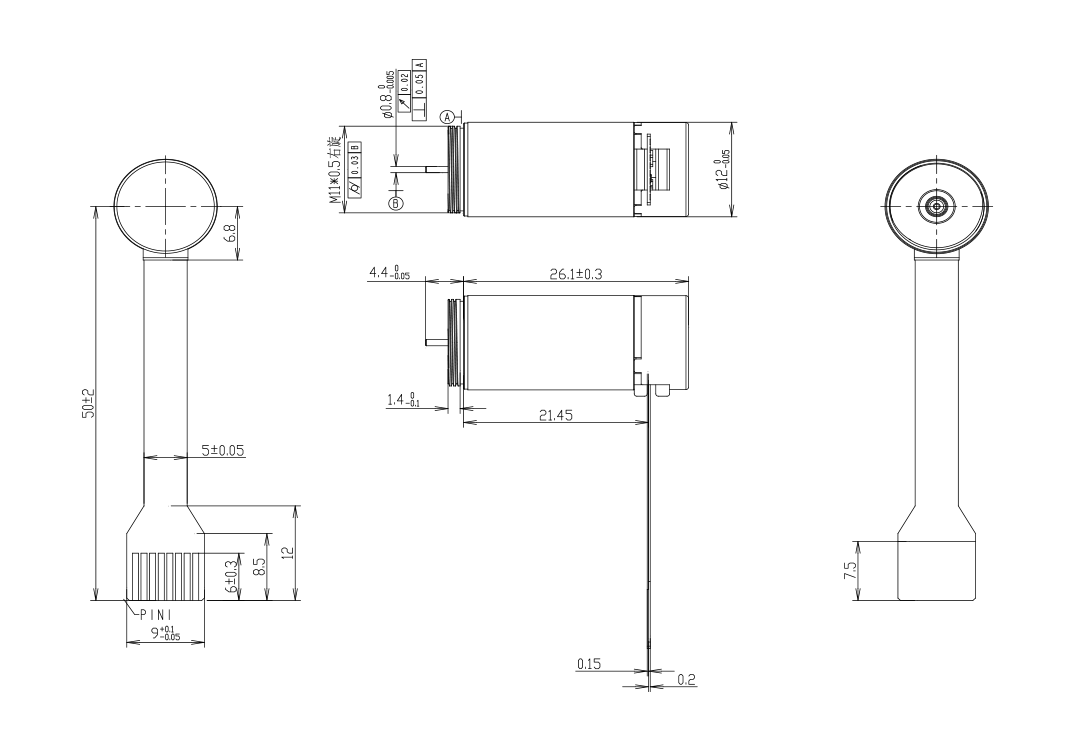

設計圖紙
